Poškozený kotouč do stroje nepatří
Před montáží zkontrolujte trhliny, zuby, rovinnost i čistotu dosedacích ploch. Používejte ochranné kryty a dodržujte dovolené otáčky výrobce nástroje.
Nástrojová poradna ↗01 Přesné dělení materiálu
Pilové kotouče.
Přesnost v
každém řezu.
Praktický průvodce průmyslovými pilovými kotouči — od materiálu nástroje a geometrie zubů přes povlaky až po bezpečný provoz, ostření a zakázkovou výrobu.
1948
HSS · VHM · SK
ČESKÁ VÝROBA
Od roku 1948tradice výroby řezných nástrojů ve Zborovicích
Řez · drážkakotouče pro profily, trubky i plný materiál
Výroba na mírurozměry, ozubení, upínání i povrchová úprava
/ PROČ NA VOLBĚ KOTOUČE ZÁLEŽÍ
Správný kotouč začíná správně položenou otázkou.
Průměr a cena jsou jen začátek. O výsledku rozhoduje také řezaný materiál, profil obrobku, hloubka řezu, tuhost stroje, způsob chlazení, řezná rychlost, posuv i požadovaná kvalita povrchu.
GSP — High Tech Saws navazuje na tradici výroby pilových kotoučů ve Zborovicích od roku 1948. Sortiment zahrnuje dělící a drážkovací HSS a VHM kotouče, kotoučové nože, SK a cermetové nástroje i speciální provedení podle výkresu.
02 Druhy nástrojů
Jeden řez.
Různá řešení.
Vycházejte z operace, materiálu a stroje. Každá konstrukce nabízí jiný poměr houževnatosti, přesnosti, produktivity a životnosti.
01
HSS dělící
Prohlédnout nabídku ↗
02
HSS a VHM
Vybrat drážkovací kotouč ↗
03
Kotoučové
Zvolit geometrii nože ↗
04
SK a cermetové
Prohlédnout SK kotouče ↗
05
Segmentové a
Řešení pro těžké dělení ↗
06
Zakázková výroba
Konzultovat použití ↗

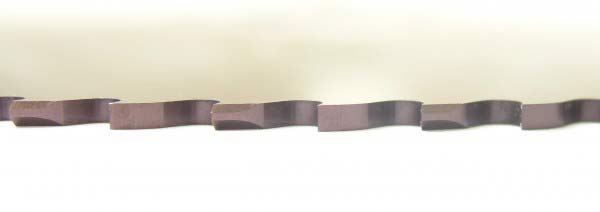

TRUBKY · PROFILY · PLNÝ MATERIÁL
HSS dělící
pilové kotouče
Prohlédnout nabídku ↗

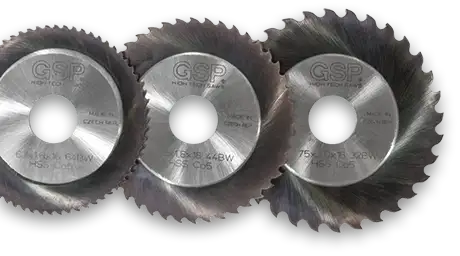

DRÁŽKY · JEMNÉ ŘEZY · PROŘEZÁVÁNÍ
HSS a VHM
drážkovací kotouče
Vybrat drážkovací kotouč ↗

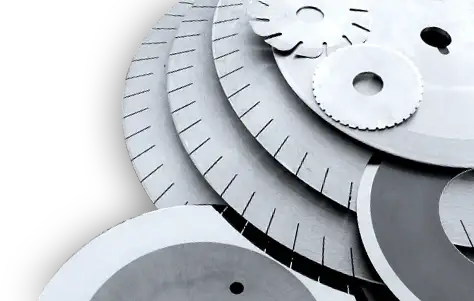

FÓLIE · PAPÍR · PRYŽ · POTRAVINY
Kotoučové
průmyslové nože
Zvolit geometrii nože ↗

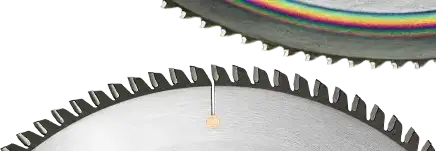

OCEL · HLINÍK · PLASTY
SK a cermetové
pilové kotouče
Prohlédnout SK kotouče ↗
VELKÉ PRŮMĚRY · VYSOKÉ RYCHLOSTI
Segmentové a
frikční kotouče
Řešení pro těžké dělení ↗
ROZMĚRY · OZUBENÍ · POVLAKY
Zakázková výroba
a technická pomoc
Konzultovat použití ↗03 Logika výběru
Nejdřív materiál.
Potom geometrie.
Porovnejte základní skupiny materiálů nástroje. Konkrétní parametry je vždy nutné ověřit podle stroje, upnutí a řezaného obrobku.

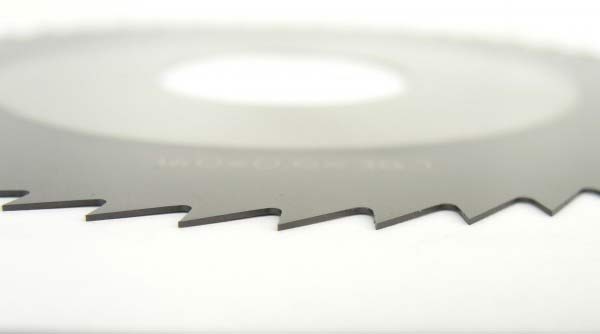

M2 / DMo5 · M35 / EMo5
Houževnatost a univerzálnost
HSS dobře snáší proměnlivé zatížení, nabízí stabilní řez a lze jej ekonomicky opakovaně ostřit. Uplatní se při dělení, drážkování i řezání trubek a profilů.
- Dobrá odolnost při přerušovaném řezu
- Široký výběr tvarů zubů a roztečí
- Možnost VAPO a PVD povrchových úprav
SLINUTÝ KARBID / VHM
Tuhost a odolnost proti opotřebení
Monolitní VHM nástroje jsou vhodné pro abrazivní nebo tvrdé materiály a přesné drážky, pokud stroj, vřeteno i upnutí poskytují dostatečnou tuhost.
- Vysoká tvrdost a rozměrová stabilita
- Možnost vyšších řezných rychlostí
- Vyžaduje klidný chod a stabilní upnutí
SK / CERMETOVÉ PLÁTKY
Produktivní sériové dělení
Kotouče s připájenými plátky jsou určeny pro produktivní řezání ocelí, neželezných kovů i plastů. Materiál plátku a geometrie se volí podle obrobku a požadovaného povrchu.
- Vysoký výkon v sériové výrobě
- Varianty pro ocel i lehké kovy
- Možnost aplikačně zvolených povlaků
04 Praktické zásady
Dobrý řez začíná ještě před spuštěním stroje.
Témata původního mikrowebu v přesnější a praktičtější podobě pro průmyslové použití.
V řezu mají pracovat nejméně tři zuby
Jemnější rozteč pomáhá u tenkostěnných profilů a mělkých řezů. Pro hlubší řezy je potřeba větší prostor pro třísku, aby se mezizubní prostor nezahlcoval.
HSS dělící kotouče ↗PVD povlak není jen barva
TiN, TiCN a další povlaky mohou snížit tření a zpomalit opotřebení. Povlak musí odpovídat materiálu nástroje, obrobku i řezným podmínkám.
Konzultovat povrchovou úpravu ↗Ostřete dřív, než dojde k poškození
Včasné odborné ostření pomáhá zachovat geometrii zubu, kvalitu řezu a životnost kotouče. Tupý nástroj zvyšuje síly, teplotu i riziko poškození zubů.
Poptat servis kotouče ↗VÝROBA NA MÍRU · ZBOROVICECZ Speciální provedení
Nevychází standardní rozměr?
Průměr, tloušťku, upínací otvor, přírubu, rozteč i tvar zubu lze navrhnout podle konkrétního stroje a operace. GSP vyrábí také kotouče pro šperkařství, orbitální řezání trubek, výrobu šroubů nebo zpracování potravin.
Probrat technické řešení ↗
POTŘEBUJETE NESTANDARDNÍ NÁSTROJ?
Pošlete výkres.
Proberte řez.
Rozměry, tvar zubu, geometrie ostří i povrchová úprava mohou vzniknout pro konkrétní materiál, stroj a výrobní operaci.
Kontaktovat specialisty GSP ↗
